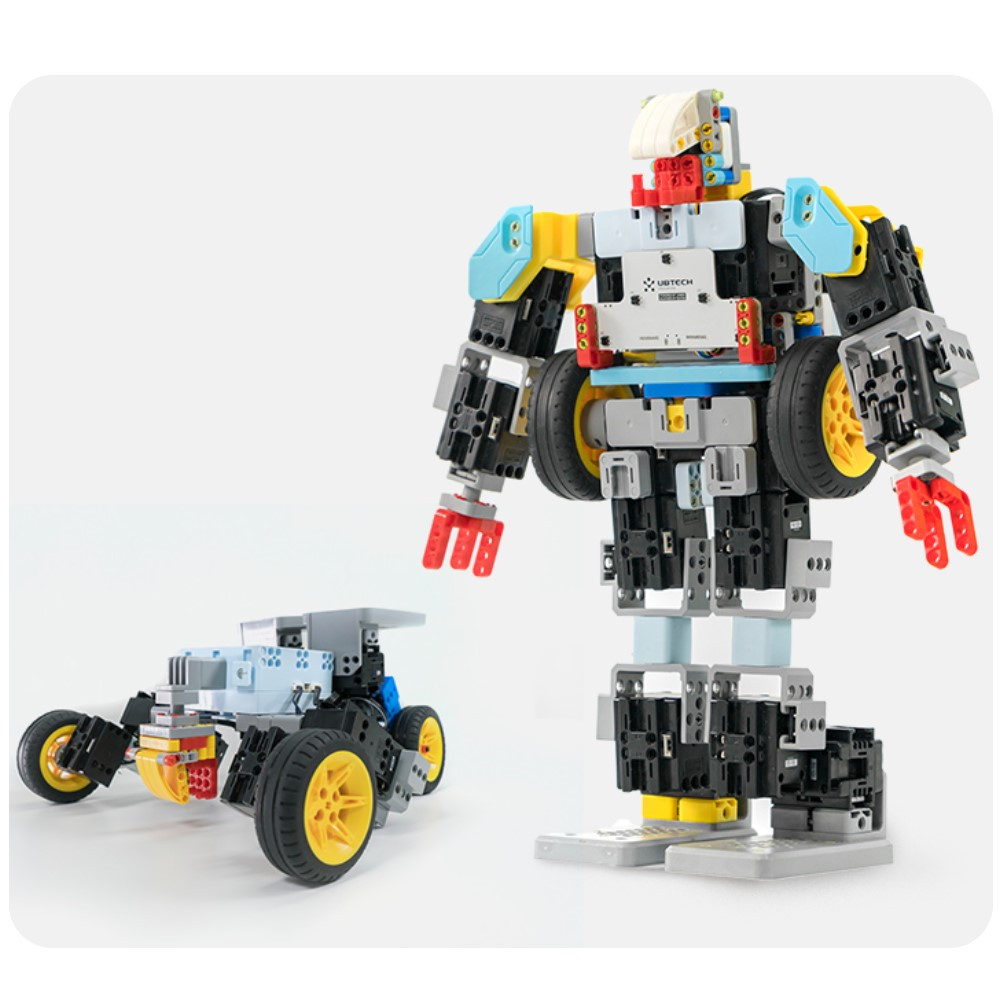

UBTECH UKIT EXPLORE

Programozható magas szintű robot építő készlet

NEM CSUPÁN EGY ÚJABB MINŐSÉGI ÉPÍTŐJÁTÉK

A uKit „Felfedező” készlet végtelen lehetőséget és kihívást rejt a fiatal mérnök-jelöltek, programozók számára. Az informatikai beállítottságú, középiskolai osztályok, szakkörök részére fejlesztett robotika készlet high-tech, akár emberszerű robot segítségével integrálja a diákok a mechanikai, elektronikai -és programozói ismereteit. A uKit haladó készlet összeállítása kreativitásra, megoldás-centrikus, önálló gondolkodásra ösztönzi a hallgatókat.

A uKit család ezen tagja oktatásra és vetélkedőkre lett kialakítva. Az Explore egy olyan termék, amely kapcsolatot teremt a játék és projekt alapú tanulás, valamint a grafikai és script alapú programozás között.

A uKit Explore által a diákok a készségfejlesztés során ismereteket szerezhetnek:

• áramkörökről, nyílt forráskódú hardverekről,
• programozásról,
• számítástechnikáról,valamint gyakorlati tapasztalatok során szerzett tudással való gyakorlati problémák megoldásáról.

FŐBB JELLEMZŐI

A nyílt forráskódú Arduino felület, ami igen gazdag erőforrásokban

A bővítőfelület több érzékelőmodult és perifériás hozzáférést is biztosít:

• Független érzékelőmodul kialakítás;
• Kompatibilis más uKit szerkezeti alkatrészmodullal, így a uKit termékek teljesen kompatibilisek egymással;
• C / C ++ / Blockly programozási támogatás, különböző szintű felhasználók igényeik kielégítésére;
• Oktatóanyagokkal való támogatottság, egyszerű és gyors kezdés, könnyű tanulás jellemzi.

Arduino alapú vezérlő:

A készlet egy különleges vezérlőpanellel rendelkezik, mely nyílt forráskódú Arduino platformmal van felszerelve, ezzel biztosítva a „végtelen” szenzort típust és programozási tanulási forrást, az Arduino támogatottsága okán.

Az Arduino-t eredetileg nem elektronikai mérnöki szakos diákok számára tervezték.

A tervezők kezdetben úgy döntöttek, hogy saját mikrovezérlő fejlesztőtáblákat hoznak létre, ezáltal egy olcsón előállítható és könnyen használható megoldást készítettek.

Az Arduino világszerte meleg fogadtatásban részesült az elektronika szerelmesei által. Sikerének titka a nyílt forráskód, megengedhető ár és az egyszerű megérthetőség. Az Arduino által a programozásban kevésbé jártas felhasználók is könnyedén tudnak izgalmas és érdekes funkciókat létrehozni, mint például szenzorok, villogó fények és motorok irányítása.

A UKit Explore egy olyan nyílt forráskódú eszköz, amely teljesen kompatibilis az Arduino-val.

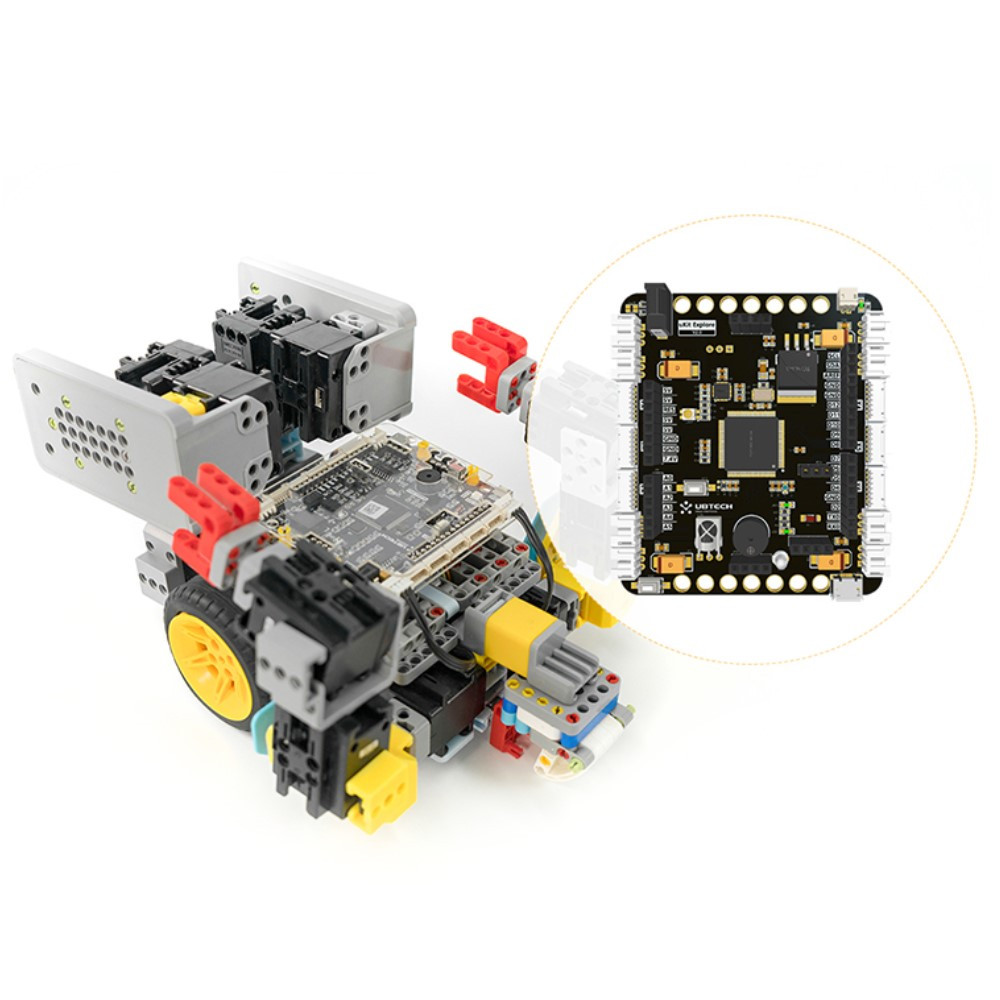

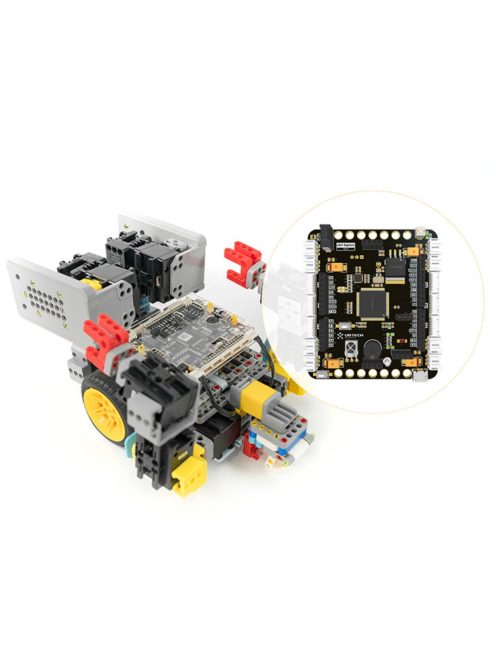

Vezérlőpanel ismertetése:

A vezérlőpanel egy nyílt forráskódú hardver platform, amely specifikusan került kifejlesztésre uKit építő elemekhez. Kompatibilis az Arduino Mega 2560-al, valamint támogatja a C/C++ és a Blockly programozási nyelveket.

A uKit vezérlőpanele, az alaplapi zümmögő, az RGB lámpa, a gombok, a giroszkóp és más egyéb eszköz irányítására alkalmas. Mivel a beépített Li-ion akkumulátor USB-n keresztül is felvesz töltést, így például kisebb üzemidőt igénylő bemutatók bárhol futtathatók, ezáltal a projektünk tökéletesen mobilissé válik.

Mindemellett a uKit Explore vezérlőpanel rengeteg perifériával rendelkezik, mint például ADC, I2C, I2S, SPI, UART és más, az Arduino IDE programozással kompatibilis, vagy a uKit Explore grafikai programozási szoftverével kompatibilis metódus is szóba jöhet.

Multifunkciós szervo:

A szervo a robot „ízületeként” szolgál, és különféle mozgás kombinációk végrehajtására használható. Tengelye elfordulásának mértékét egy elektromos áramkör vezérli és 1 fok pontossággal éri el akár 0,2 mp alatt a kijelölt szöget.

Modulok:

Az Explore Kit modulok bő és színes választékával támogatja leendő projektjeinket: RGB LED világítással, Bluetooth hangszóróval, érintés érzékelővel, kétállású főkapcsolóval, infravörös és ultrahangos közelség érzékelőkkel és szín érzékelővel.

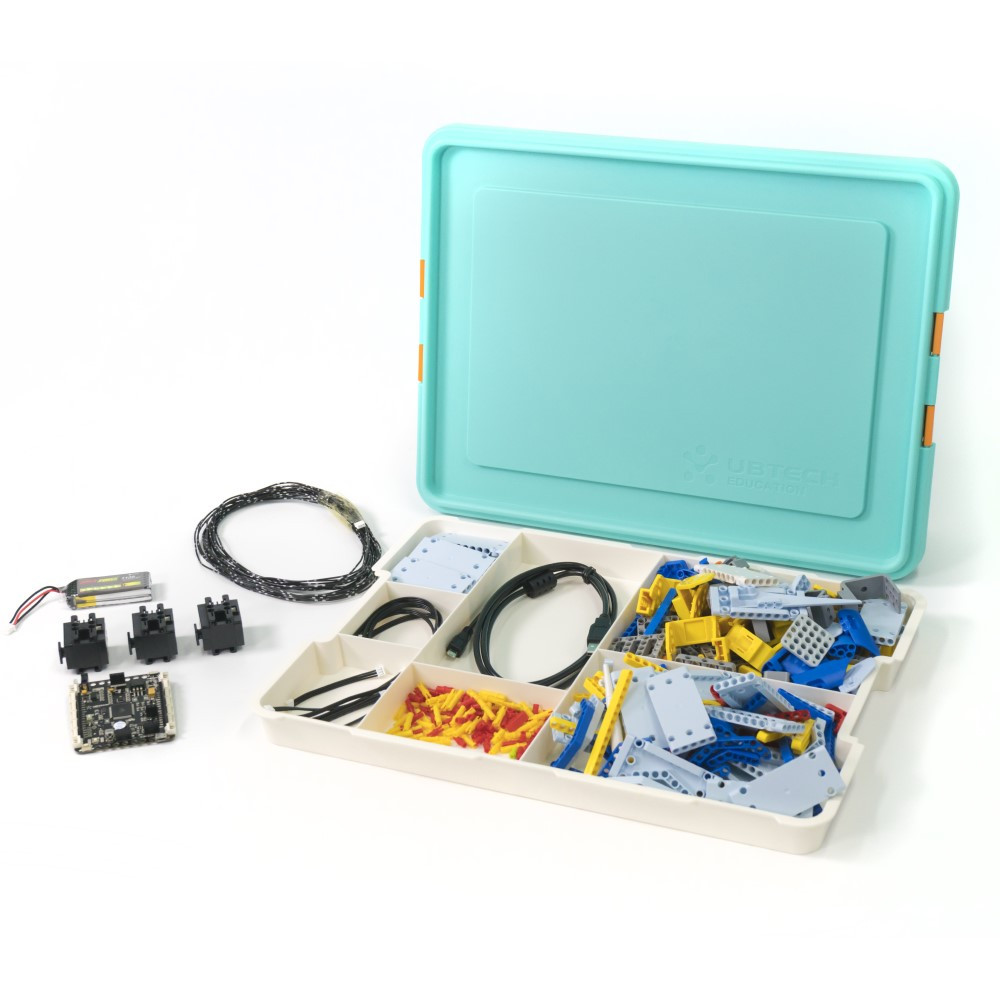

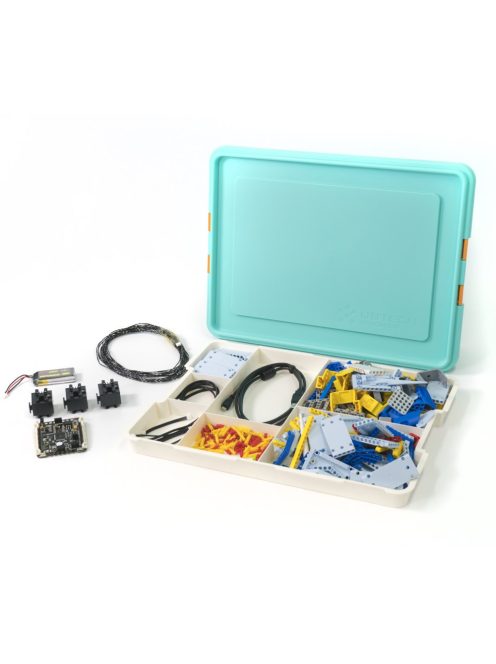

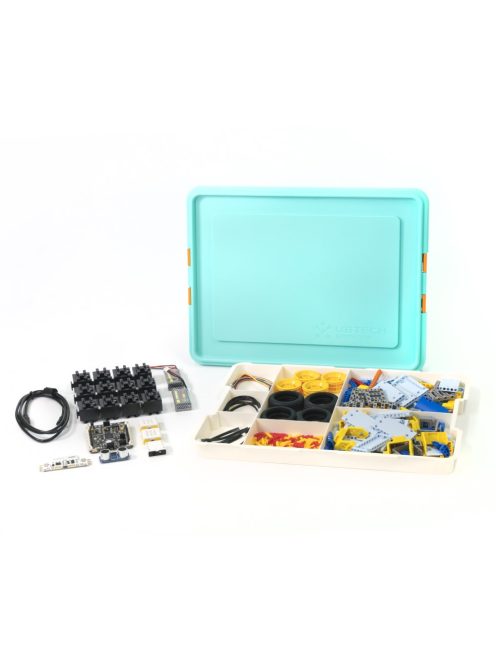

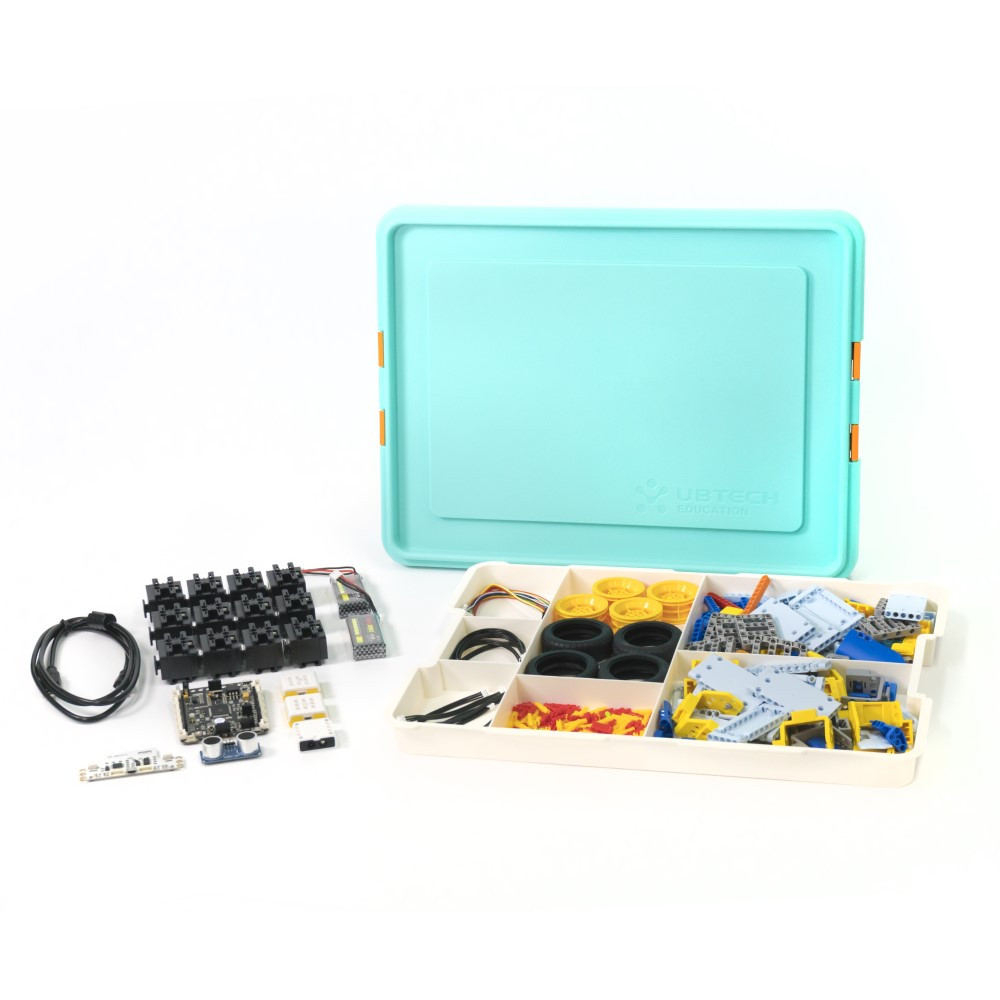

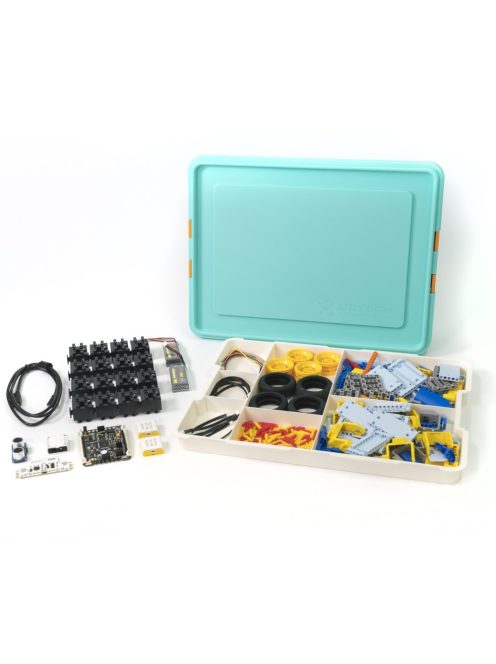

A DOBOZ TARTALMA

Alkatrészek listája:

• 1* Quick Start Guide
• 602* építő elem
• 23* összekötésre szolgáló kábel
• 1* szétszedő szerszám
• 1* vezérlő egység
• 2* vezérlő egység borító elem
• 1* Szürkeárnyalat érzékelő
• 1* Ultranhangos távolságérzékelő
• 1* Bluetooth modul
• 1* Infravörös távolságérzékelő
• 1* Érintés érzékelő
• 2* LED modul
• 16* szervó
• 2* DC motor
• 1* akkumulátor

Elektronikus tartozékok:

• 2* Breadboard (400 helyes és 170 helyes)
• 1 szett összekötő kábelek
• 24* LED (piros, zöld, sárga / 8-8-8db)
• 1* 8x8 égős LED panel
• 1* 4 számjegyű kijelző
• 200* ellenállás (különböző ellenállási szinteken (20db/szint)
• 2* billenőkapcsoló
• 2* infravörös gyűjtő
• 2* infravörös sugárzó
• 5* fotoellenállás
• 1* hőmérséklet és páratartalom érzkelő
• 1* távirányító
• 2* gomb modul
• 1* csengő modul
• 1* Ellenállás színkódolását leíró táblázat
